Vario 22 veiligheidskantelhek

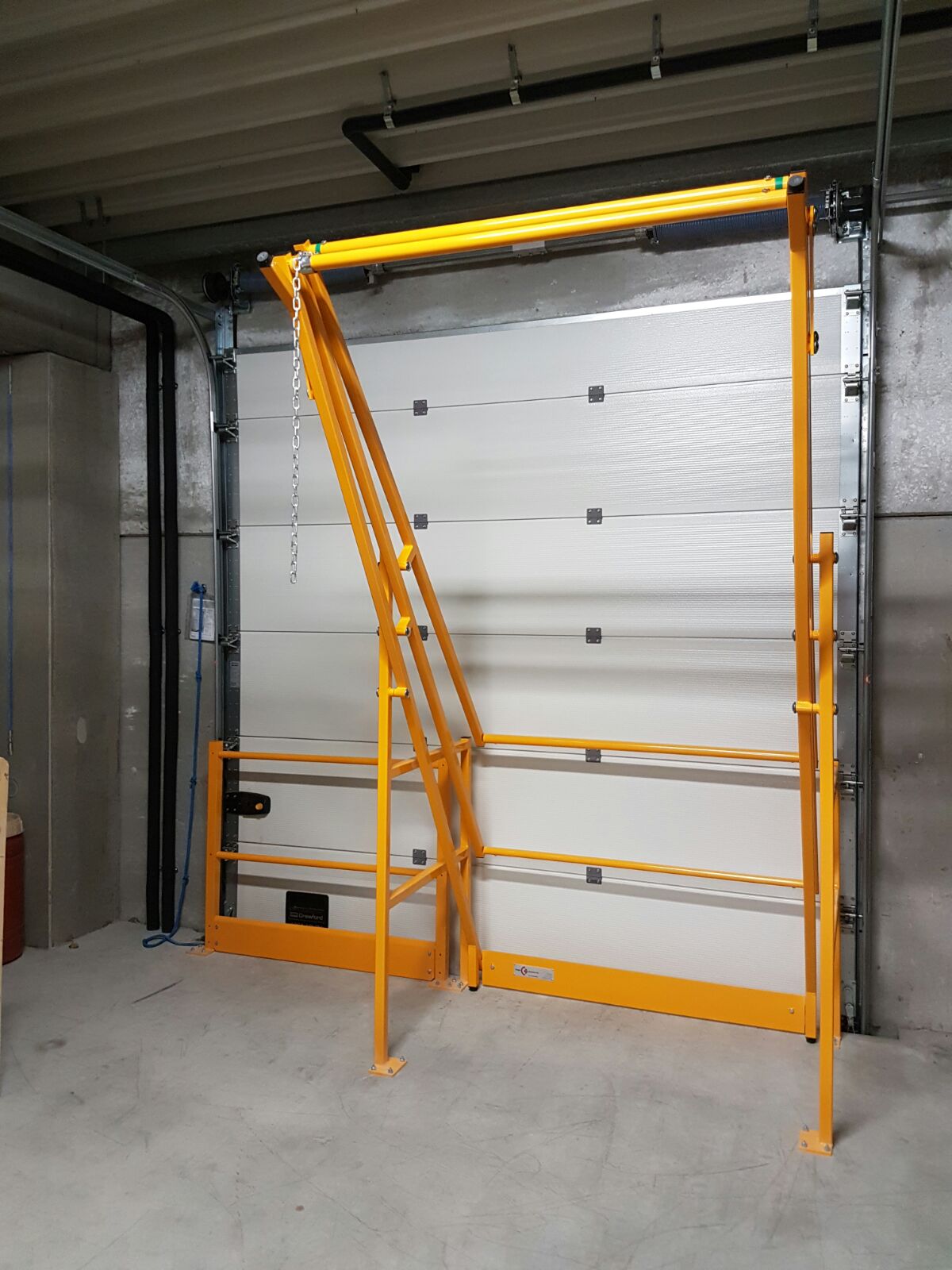

Photo vario 18-22 closedFoto's 014Vario 22 met aanvullend hekwerk

Schwenkschleuse Vario 22 Signalgelb

Artikelnummer: 720.22.99

Definition

Die Vario 22-Serie ist ebenfalls eine Schwenkschleuse des Typs Klappenschleuse. Drei in ein Seitengerüst eingepasste Rahmen kippen seitlich entlang der Lasten.
Geeignet für Lasten von:
• Höhe: 2.200 mm
• Breite wahlweise: 1.200, 1.600, 2.000 en 2.600 mm*
• Tiefe: 1.400 m
Einbaumasse:
• Höhe: 2.493 mm
• Breite wahlweise: resp. 1.600, 2.000, 2.400 en 3.000 mm*
• Tiefe Feststehendes Gerüst: 800 mm
Kippteil: 1.617 mm
• Drehkreis: 2.203 mm
(ab Etagenrand gemessen)

* bei diesen Breitenmassen wird der Manövrierraum an beiden Seiten
berücksichtigt.
